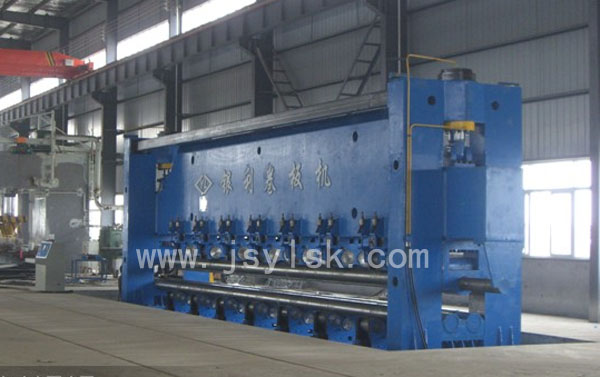

性能特点:
1.全钢焊接结构,设备刚性强,并采用计算机有限元计算分析法进行优化设计计算;
2.轴辊两端全部采用可调心球轴承;
3.轴辊由中碳钢经锻造及调质处理后进行精加工;
4.卷板机两下辊有支承辊;提高卷制工件精度及机器整体性能。
5.采用电气集中控制,操作简单、方便;
6.控制台采用人性华设计,操作简便方便;
7.集中润滑系统。
规格型号 | 最大厚度(mm) | 最大宽度(mm) | 屈服极限(MPa) |
卷板速度 (m/min) |
满载最小半径(mm) | 上辊直径(mm) | 下辊直径(mm) | 上托辊直径(mm) | 下托辊直径(mm) | 下辊中心距(mm) | 主电机功率(Kw) | 液压电机功率(Kw) |
W11-20×8000 | 20 | 8000 | 245 | 4 | 5000 | 380 | 320 | 380 | 320 | 470 | 75 | 30 |
W11-25×10000 | 25 | 10000 | 235 | 4 | 6000 | 500 | 360 | 380 | 360 | 540 | 75 | 30 |
W11-20×10000 | 30 | 10000 | 235 | 4 | 8000 | 600 | 380 | 400 | 400 | 600 | 110 | 45 |
W11-25×12000 | 35 | 12000 | 235 | 4 | 10000 | 650 | 420 | 420 | 400 | 700 | 130 | 45 |
